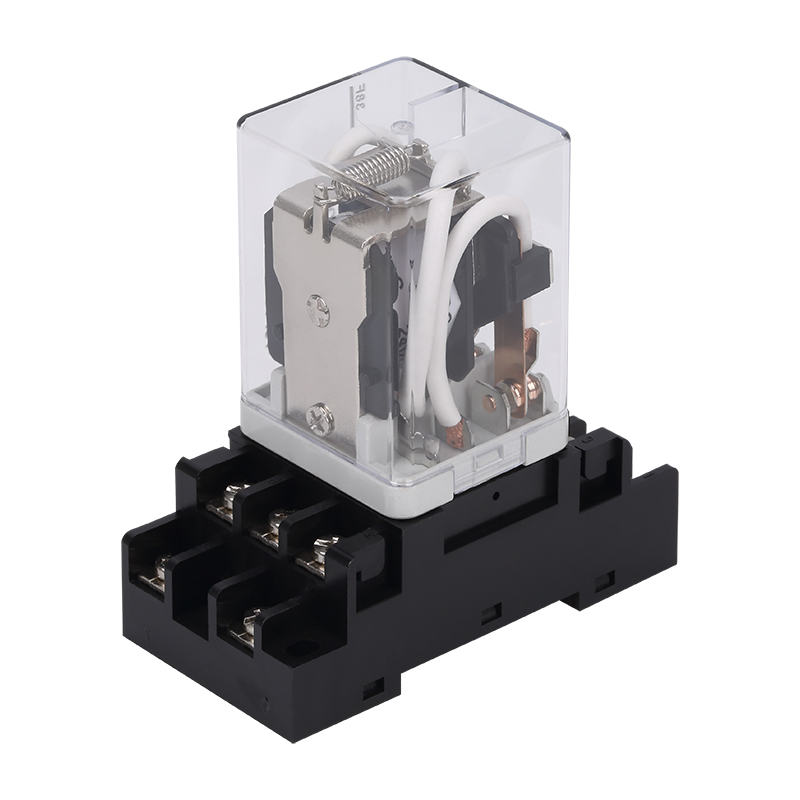

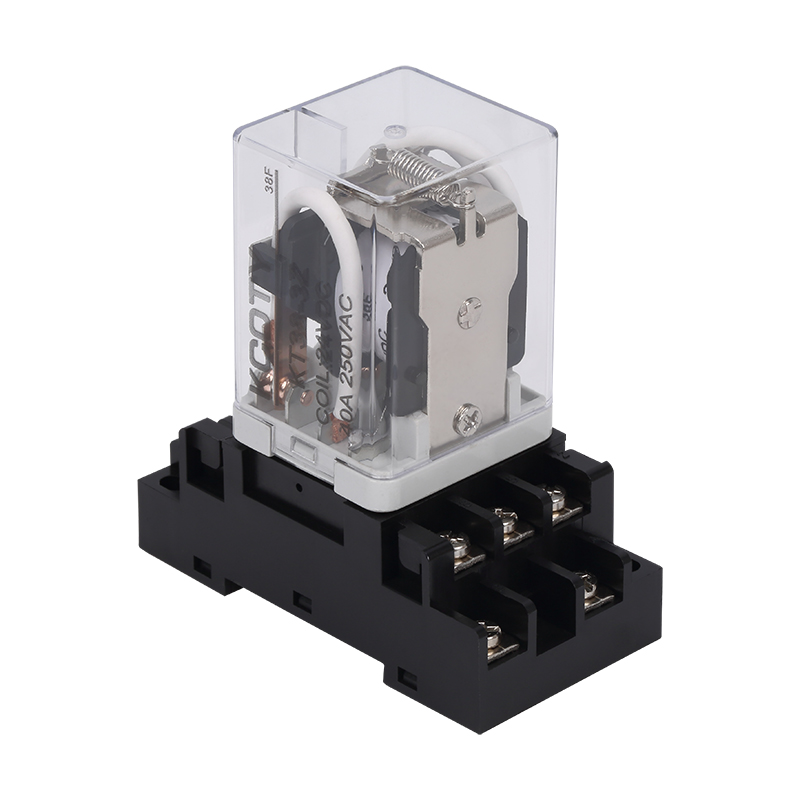

KT38-3Z

产品描述：

1. 触点规格

• 负载能力：40A@240VAC/28VDC（阻性），最小适用负载 6VDC 100mA

• 触点形式：3Z（三刀转换型），材料为银氧化锡（AgSnO₂）

• 分断能力：240VAC/28VDC

2. 线圈参数

• DC 线圈：6V/12V/48V/110V/220V，功耗 2.5W，吸合电压≤75% 额定电压

• AC 线圈：6V/12V/24V/48V/110V/220V/380V，功耗 6VA，吸合电压≤80% 额定电压

• 允许电压：额定电压 ×110%（最大连续外加电压）

3. 性能指标

• 动作时间：≤25ms（吸合），≤15ms（释放）

• 耐压绝缘：线圈与触点间 2500VAC/1min，触点间 1500VAC/1min，绝缘电阻 100MΩ

• 寿命：电气 1×10⁵次（阻性负载，10 次 / 分），机械 1×10⁷次（无负载，300 次 / 分）

4. 环境适应性

• 工作温度：-25~+55℃（无凝露），湿度 20~85%

• 抗振动：10~55Hz（1.5mm 振幅），误动≤1ms

• 抗冲击：耐久冲击 1000m/s²（100G）

资料下载

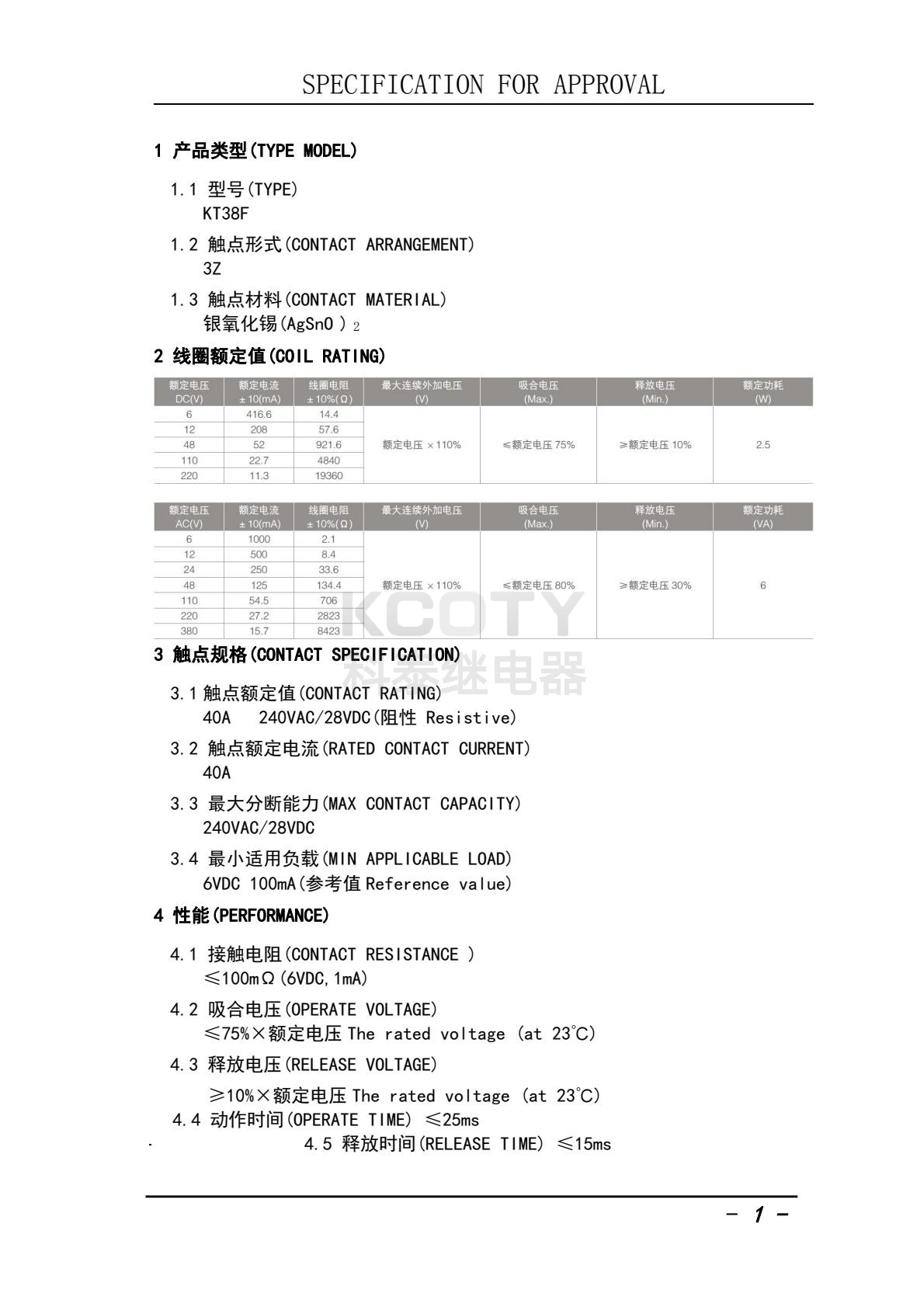

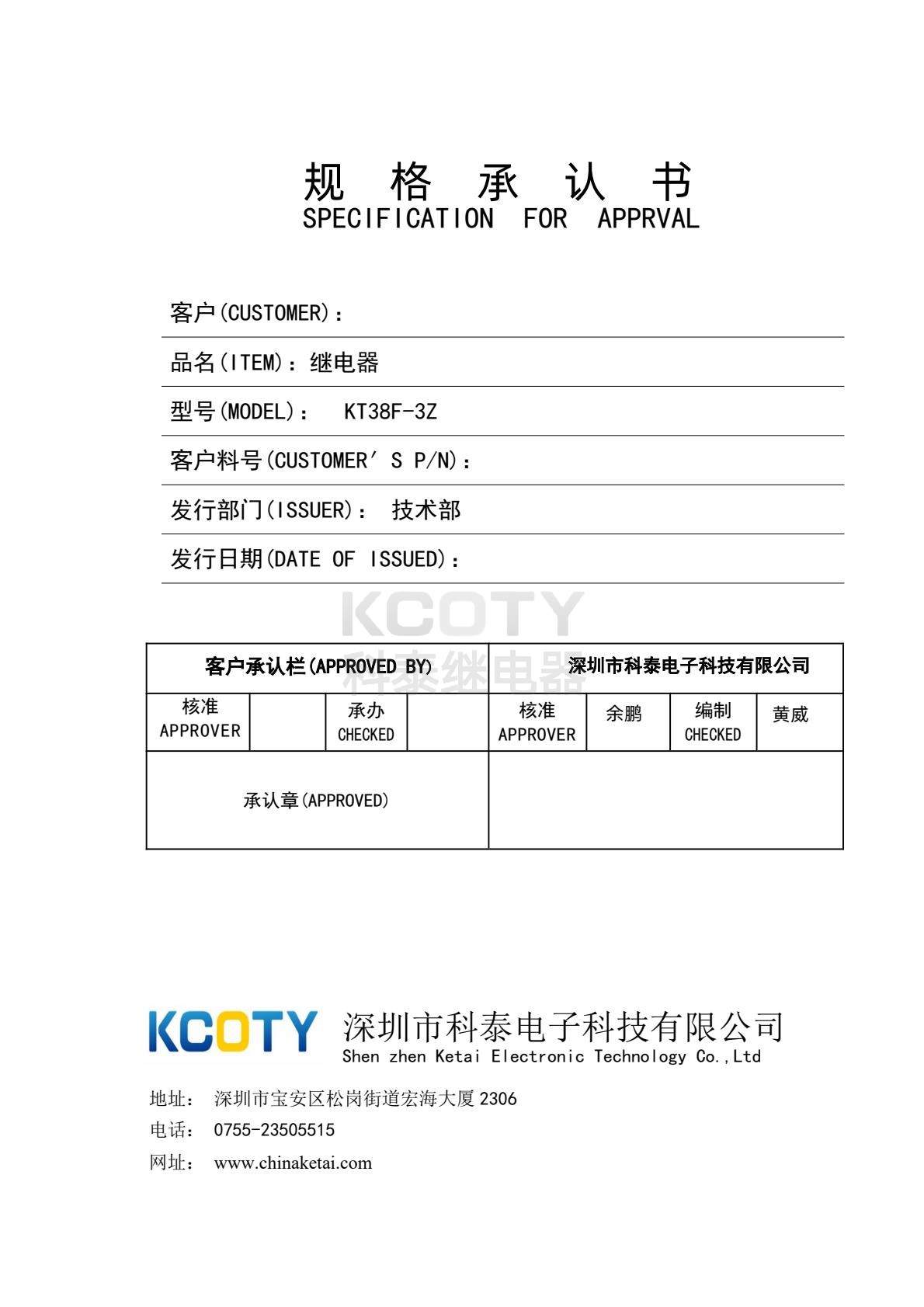

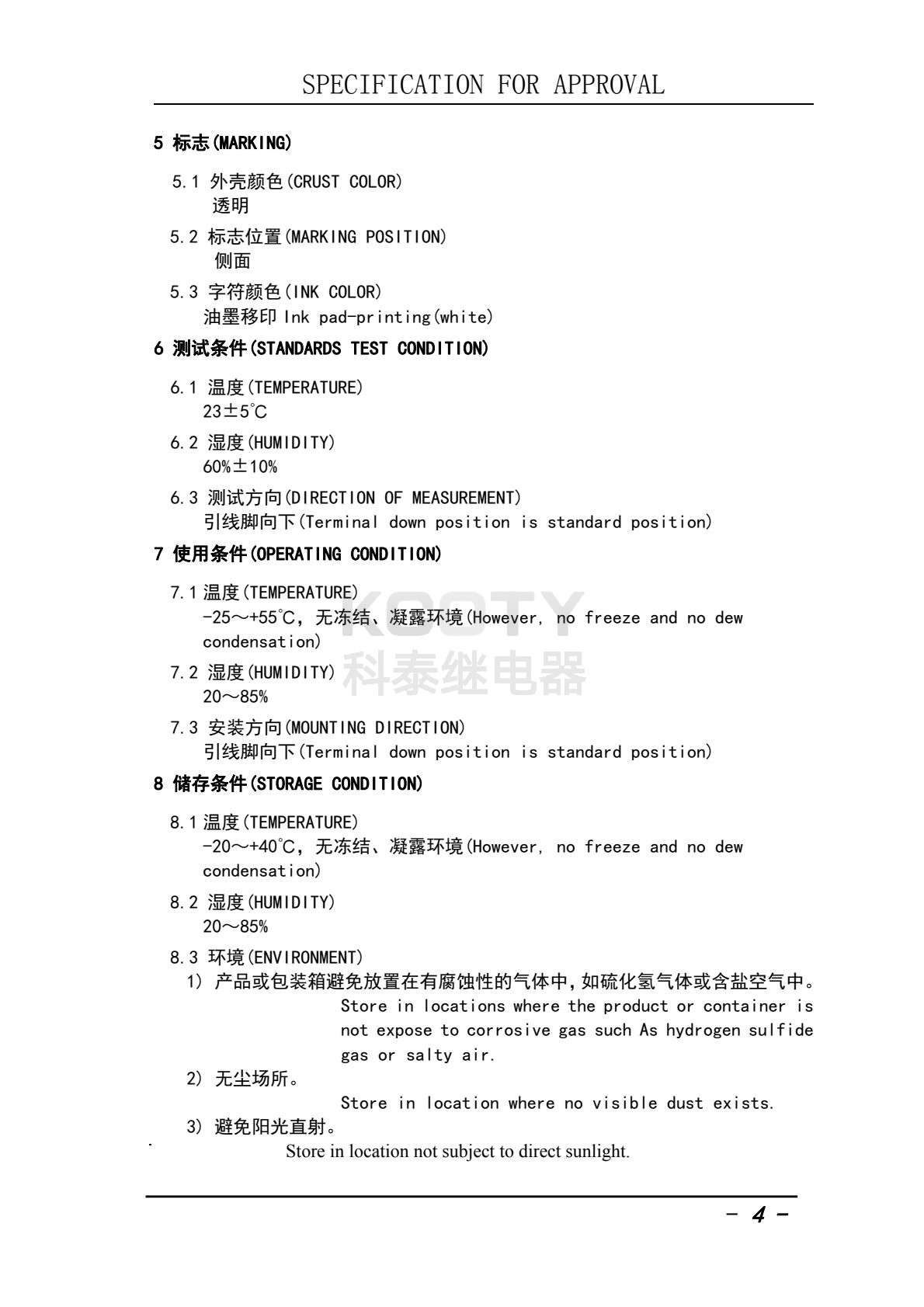

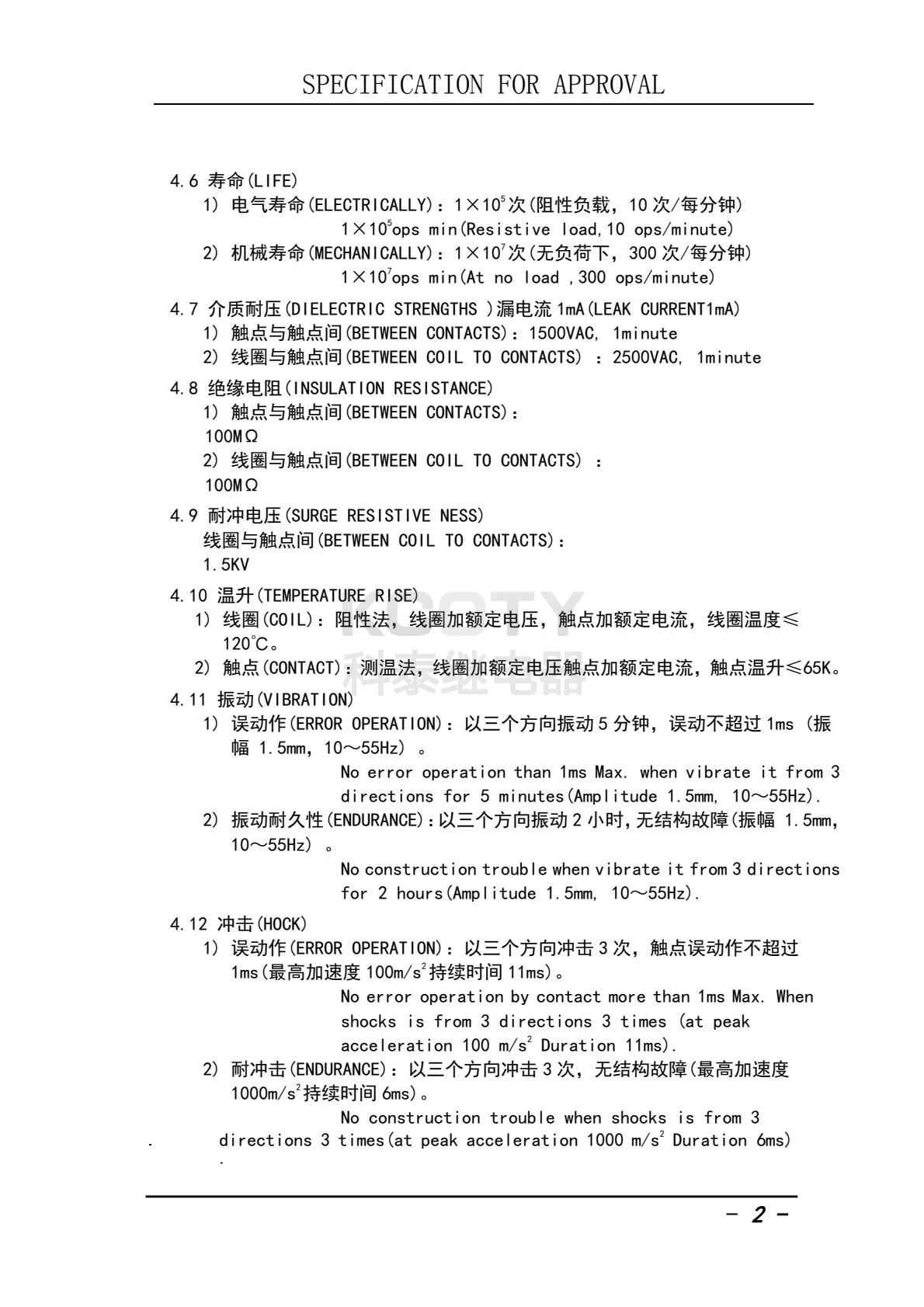

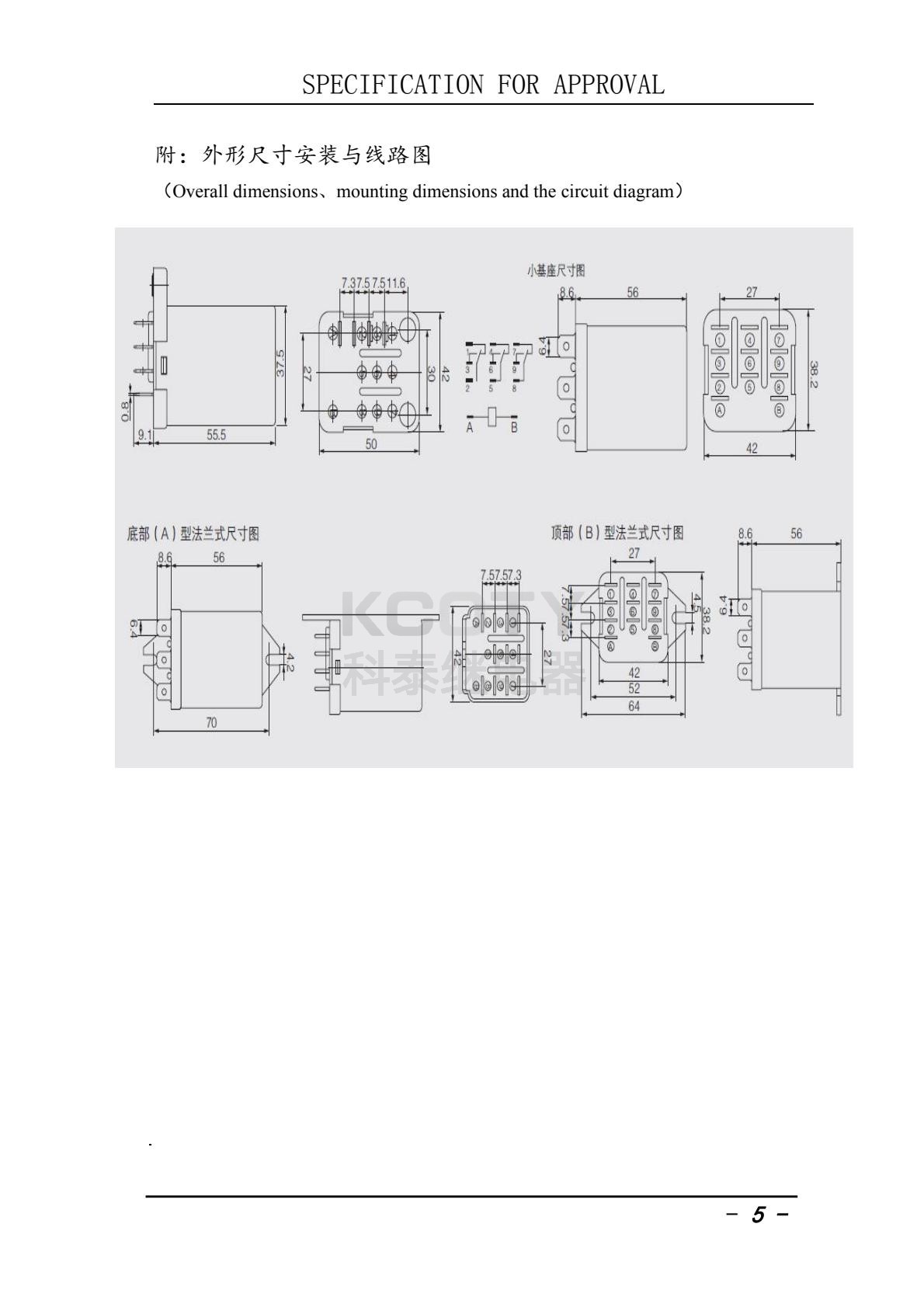

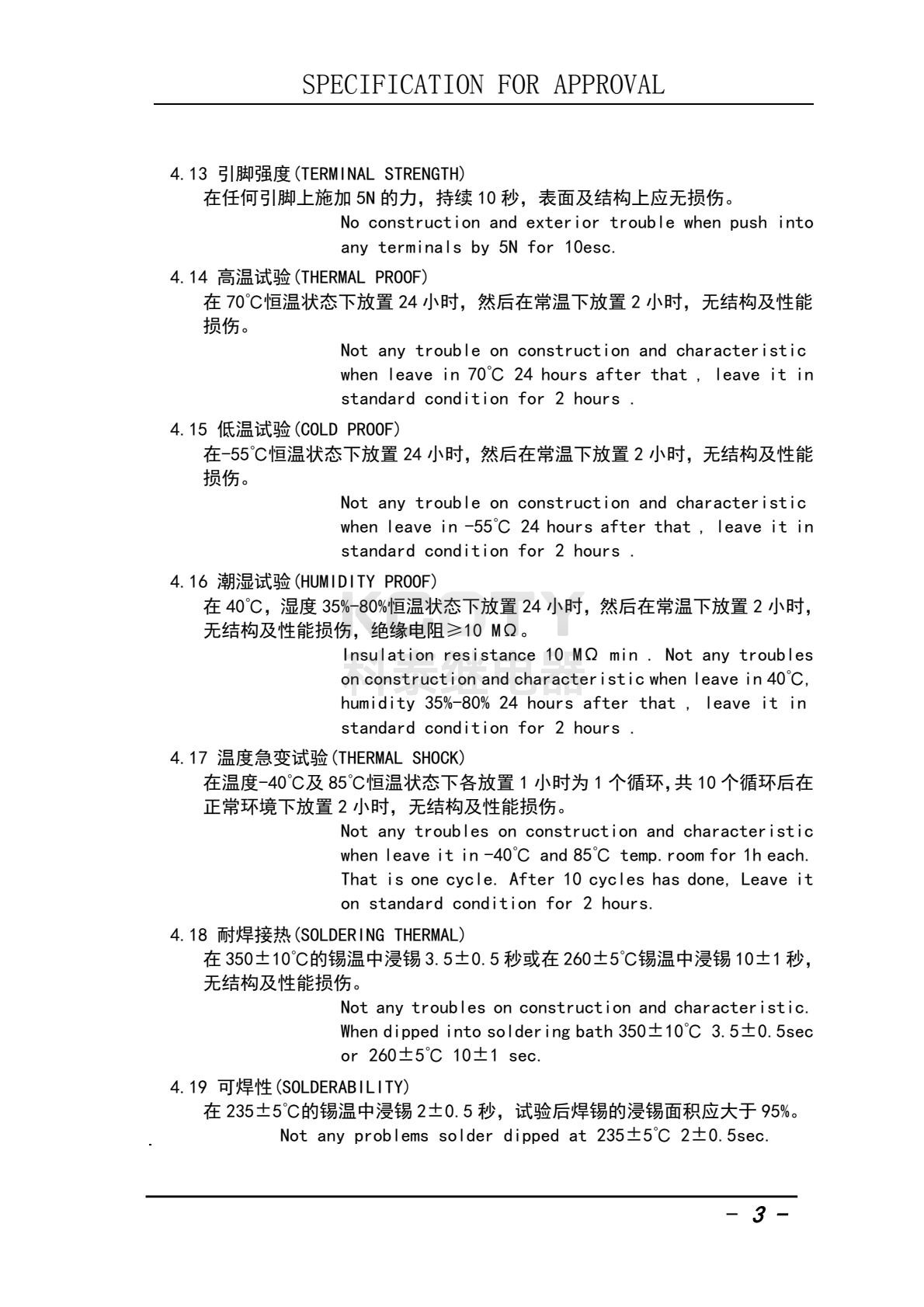

KT38-3Z规格书

下载
