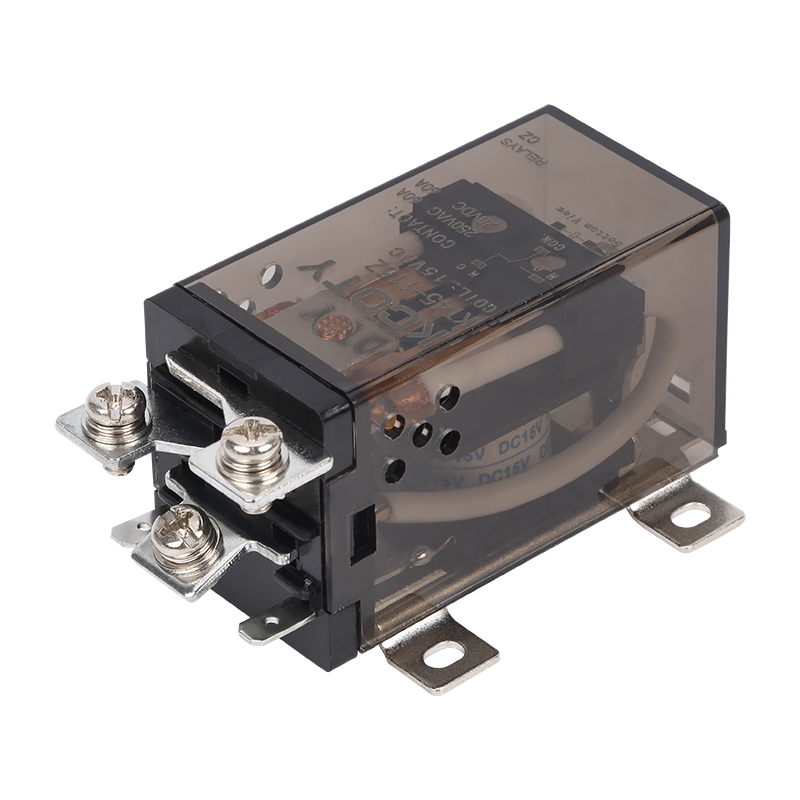

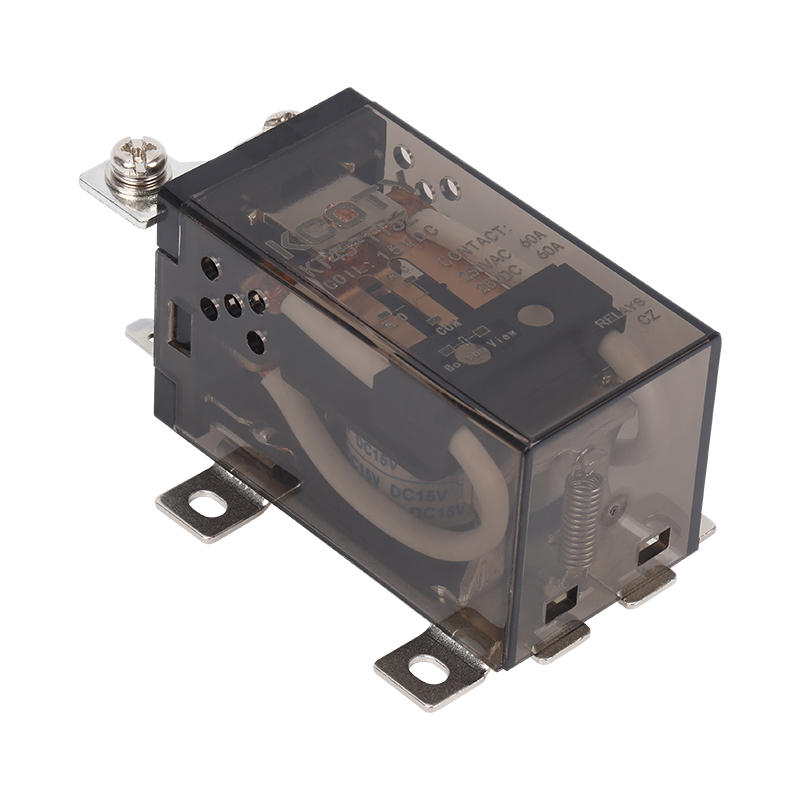

KT45-115Z

产品描述：

1. 触点规格

• 负载能力：40A/50A/60A@250VAC/28VDC（阻性），支持 10000VA/1120W 至 15000VA/1680W 功率切换

• 触点形式：1H（常开）/1D（常闭）/1Z（转换型）

• 材料：银合金，接触电阻≤100mΩ（6VDC/1A）

2. 线圈参数

• DC 线圈：6V/12V/24V/36V/48V/110V/220V，电阻 18Ω~24200Ω，功率 2W

• AC 线圈：6V/12V/24V/48V/110V/220V/380V，电阻 3.15Ω~12635Ω，功率 4VA

• 动作电压：DC≤75% 额定电压，AC≤80% 额定电压（23℃）

3. 性能指标

• 动作 / 释放时间：≤25ms/≤15ms（额定电压下）

• 耐压绝缘：线圈与触点间 2500VAC/1min，触点间 1500VAC/1min，绝缘电阻 100MΩ

• 环境适应：-44℃~55℃，湿度 5%~85% RH，抗振动 10~55Hz（1mm 振幅）

资料下载

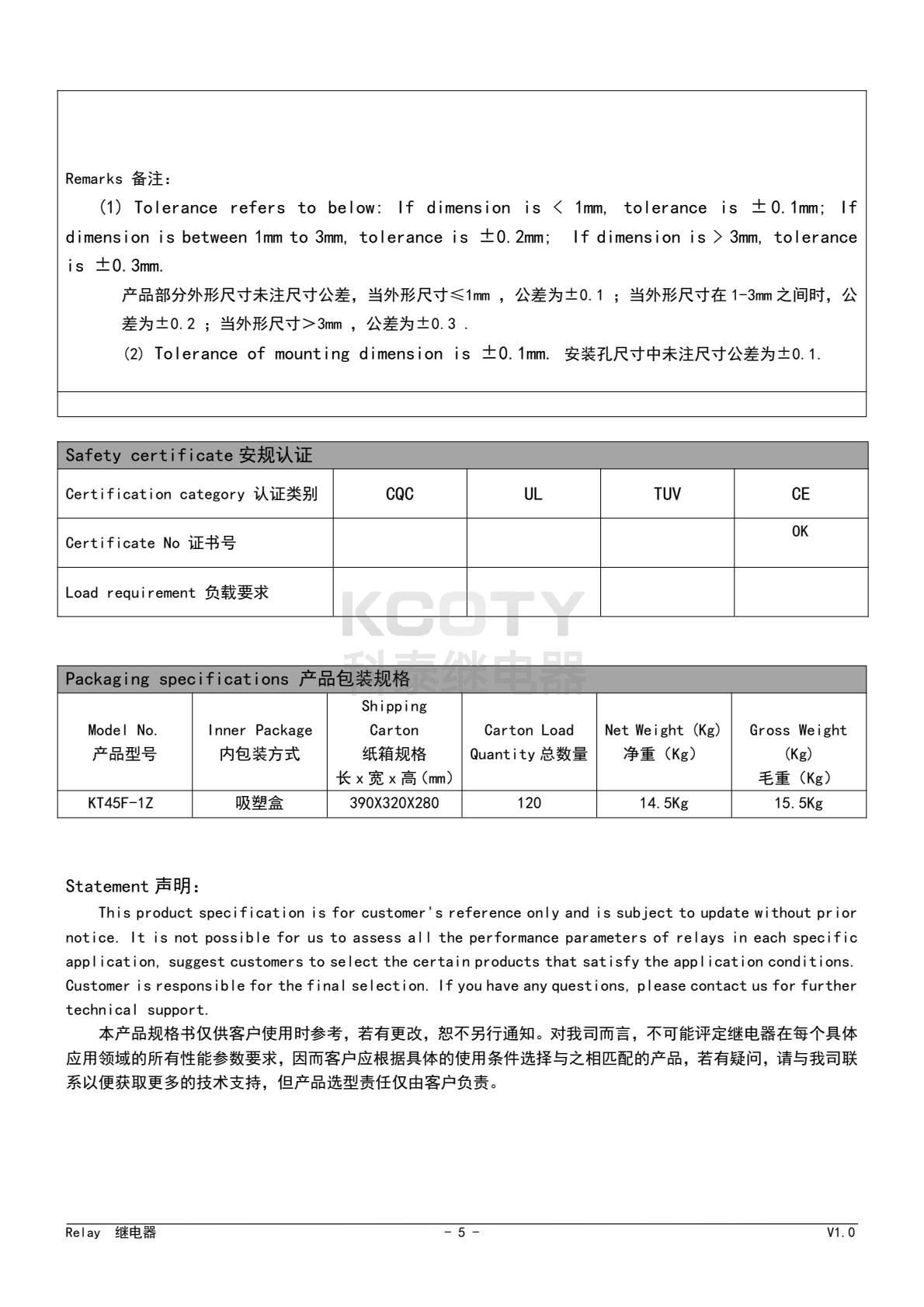

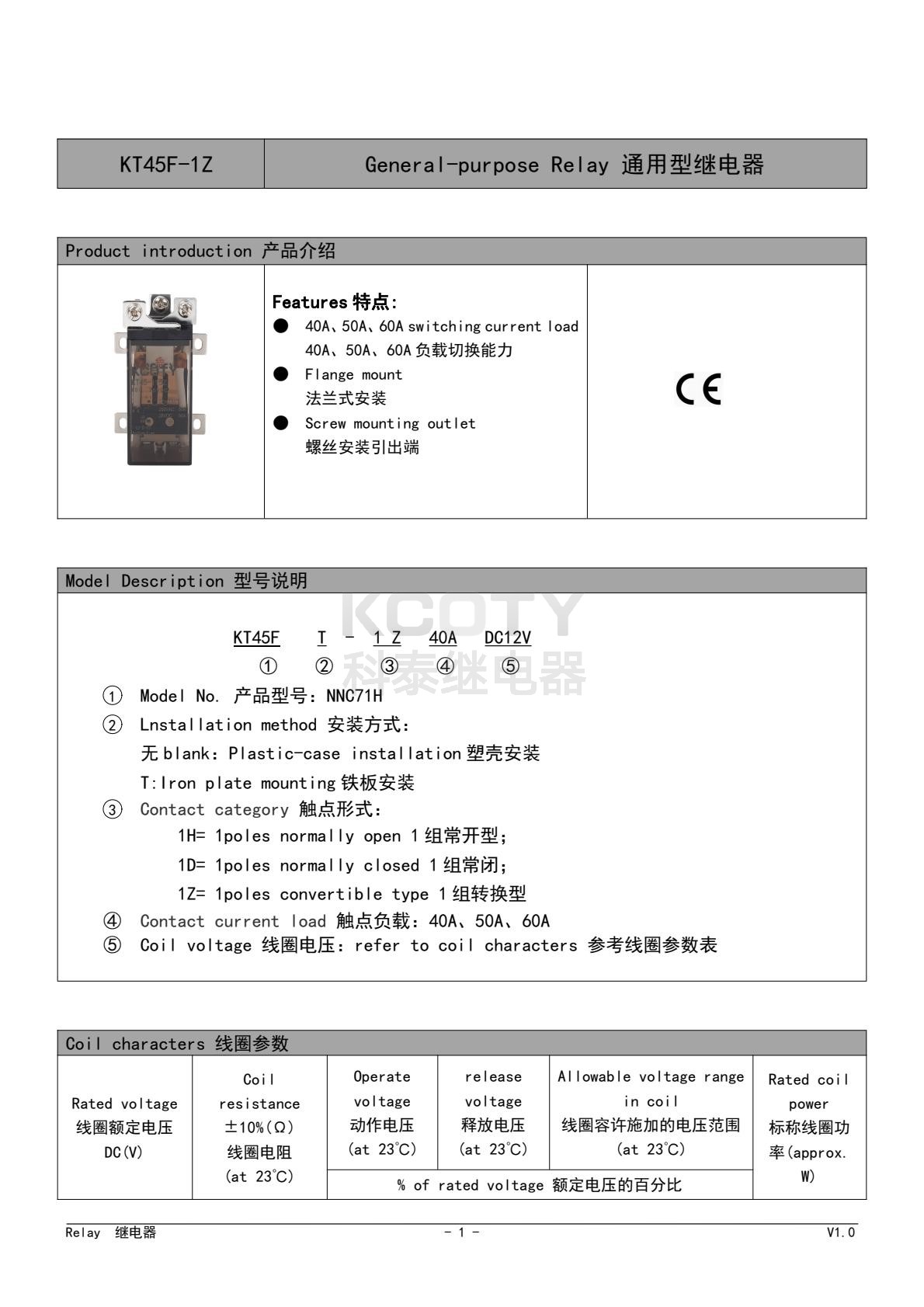

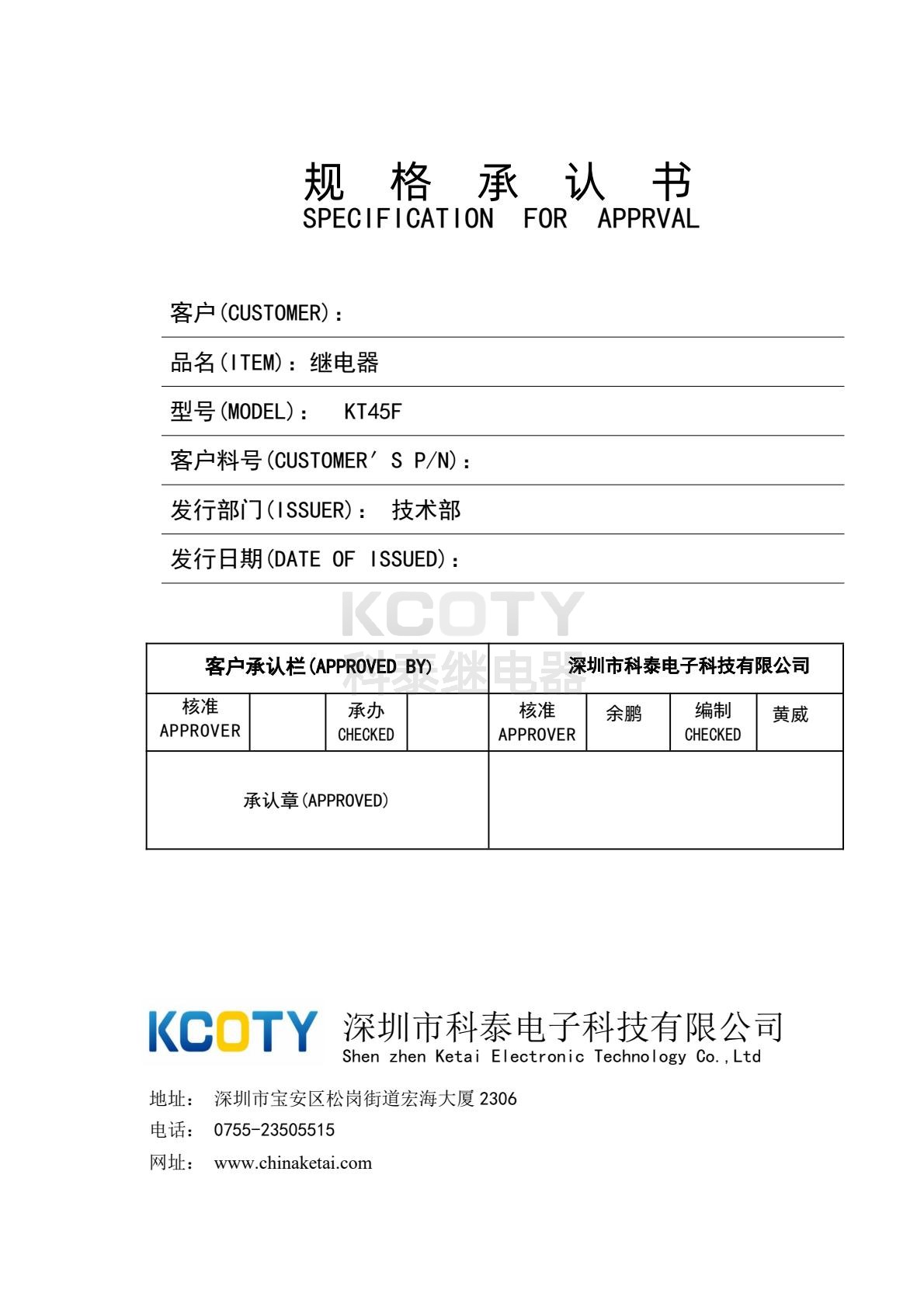

KT45-115Z规格书
